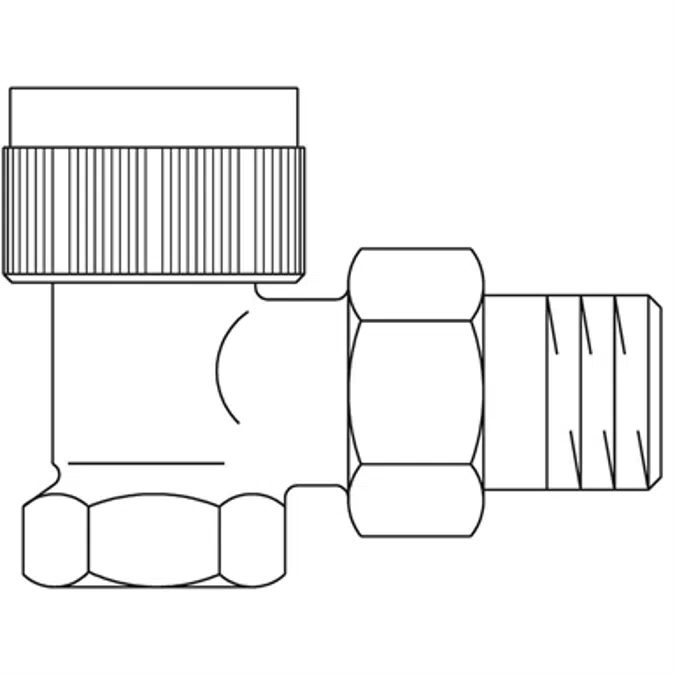

Thermostatic valve "Series AV 9" DN 10 angle pattern

Thermostatic valve "Series AV 9" DN 10 angle pattern

Oventrop GmbH & Co. KG

보관됨

Thermostatic valve "Series AV 9" DN 10 angle pattern

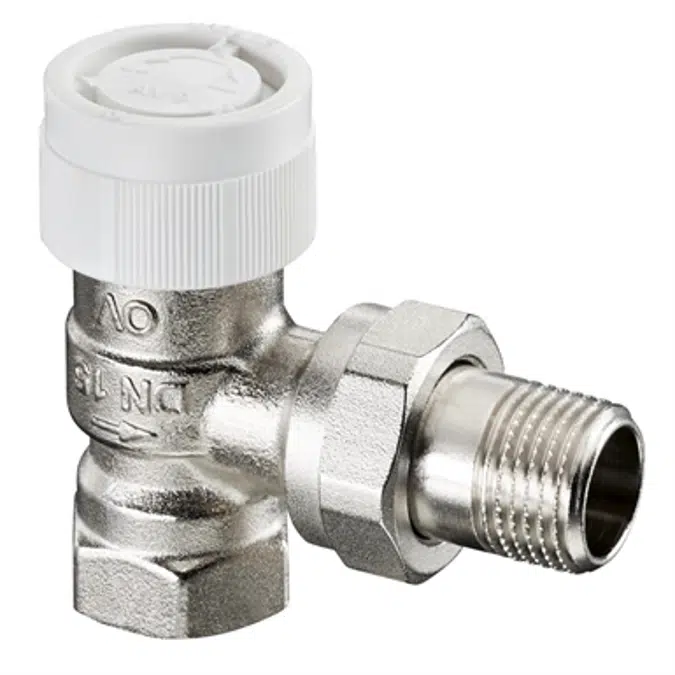

Thermostatic radiator valve "Series AV 9" For use in two pipe central heating systems with circulation pump. With infinitely adjustable presetting visible from outside. Presetting is carried out under working conditions by using the presetting key or a spanner 13 mm. Replacement of the valve insert without draining the system. Brass valve with nickel plated body, stem made of stainless steel. For threaded and compression connection. Tested and approved according to EN 215. All valves of the "Series AV 9" have a white protection cap with 3 frontal lugs. Thermostat connection thread: M 30 x 1.5

사양

Material: Brass Surface: nickel plated kvs: 1.1 Size: DN 10 max. differential pressure: 1 bar max. operating pressure: 10 bar max. operating temperature: 120 °C item no.: 1183703 EAN: 4026755407259 Manufacturer: Oventrop GmbH & Co. KG

기술 사양

특징 참조1183703
제품군Room temperature and climate control / Hydronic balancing at the radiator
제품분류Valves for manual hydronic balancing
유형개체 (단일 개체)
게시일2018-04-30
에디션 넘버1
높이(mm)63
너비(mm)69
깊이(mm)34

링크

제품 URLhttps://www.oventrop.com/en-GB/products/productgroups/article/1183703

관련성

주 재료놋쇠
부 재료기타
설계국가독일
제조국가독일
순 중량(Kg)0.214

분류

BIMobject 카테고리배관 - 밸브
IFC 분류밸브
UNSPSC 이름Pump valves
UNSPSC 코드40141631
Uniclass 2015 코드Pr_65_54_95_70
Uniclass 2015 설명Radiator valves
CSI 마스터 형식 2014 코드35 20 19
CSI 마스터 형식 2014 제목Hydraulic Valves
OmniClass 번호23-27 31 00
OmniClass 제목Valves
CSI 단일 형식 II 코드D3090
CSI 단일 형식 II 제목Other HVAC Systems & Equipment
