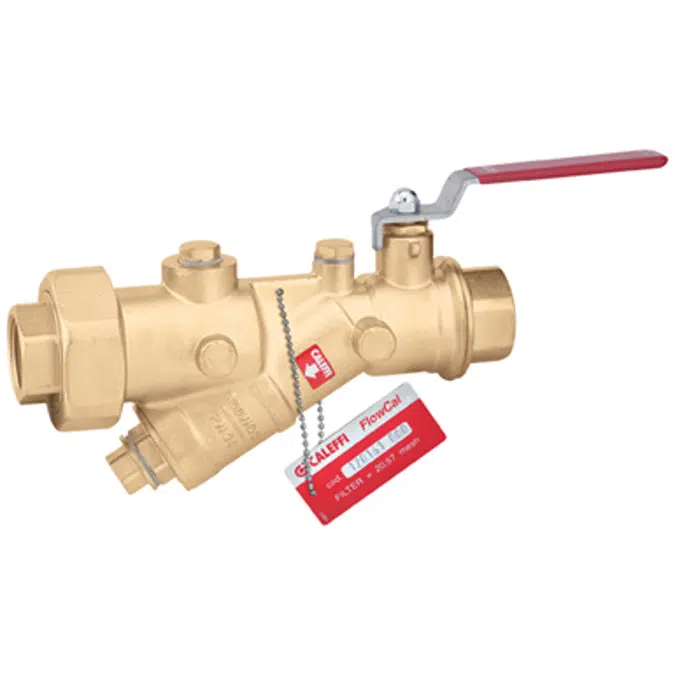

Y-strainer with integral ball valve - NA Market

Y-strainer with integral ball valve - NA Market

Y-strainer with integral ball valve - NA Market

Traduzido pelo Google,

Filtro em Y com válvula de esfera integral. Com portas de teste de pressão e temperatura instaladas de fábrica. Corpo em latão. Cartucho de filtro de aço sem esforço. Pressão máxima de trabalho: 400 psi (400 WOG) Faixa de temperatura de trabalho: 32° - 212°F (0° - 100°C) Porcentagem máxima de glicol: 50% Diâmetro da malha do filtro: 0,87 mm (malha 20) Conexões: - Corpo: ½", ¾", 1", 1¼" F NPT união x F NPT, ou sweat union x sweat - Portas de pressão e temperatura: ¼" NPT - Conexão da porta de drenagem: ¼" para ½" e ¾" corpo ½" para 1 " e 1¼" body Visite bim.caleffi.com para se manter atualizado.

Especificação

The FlowCal™ Y-strainers include a combination Y-strainer with integral ball valve. Inspection, cleaning and replacing the strainer cartridge can be performed easily without removing the body from the pipeline. All configurations are available with optional factory-installed pressure and temperature test ports. Drain valves are also available as an accessory for installing in the blowdown port connection.

Especificação técnica

Ref. única120A
Família de produtoHVAC
Grupo de produtosNorth America
TipoObjeto (objeto único)
Data de publicação2020-12-14
Número da edição2

Links

Url do produtohttps://www.caleffi.com/en-us/y-strainer-with-integral-ball-valve-120-caleffi-120141a-000
Instruções de instalaçãohttps://www.caleffi.com/sites/default/files/media/external-file/NA38229.pdf
Descrição técnicahttps://www.caleffi.com/sites/default/files/media/external-file/01041_NA_0.pdf

Afins

Material principalLatão
Material secundárioAço inox
Desenhado emItaly
Fabricado emItaly

Classificação

Categoria BIMobjectAVAC - Outros
Classificação IFCFiltro
Nome UNSPSCLiquid strainers
Código UNSPSC40142501
Código Uniclass 2015Ss_60
Descrição Uniclass 2015Heating, cooling and refrigeration systems
CSI MasterFormat 2014 Code23 00 00
Título CSI MasterFormat 2014Heating, Ventilating, and Air Conditioning (HVAC)
Número OmniClass23-27 55 29 17
Título OmniClassY Strainers
CSI UniFormat II CodeD30
Título UniFormat II da CSIHVAC

Disponibilidade regional

América do Norte
Canada
United States
