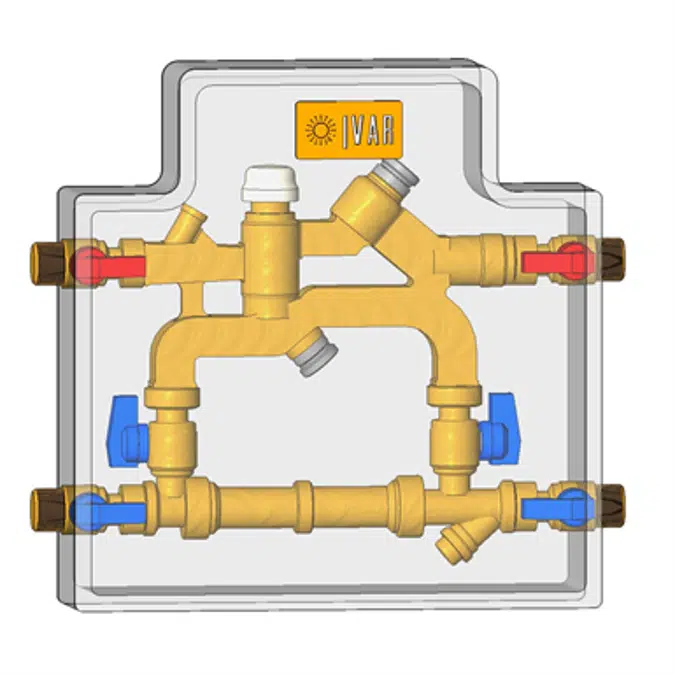

EQM15-EQM25 Equimeter Metering Module

EQUIMETER é um módulo de medição compacto de três vias que oferece a opção de regular tanto a seção de alimentação quanto a de by-pass, explorando a leitura de vazão do medidor de calor, simplificando as operações de balanceamento hidráulico. Disponível em duas variantes de potência/vazão, abriga um medidor de calor de 1,5 m³/h ou 2,5 m³/h, mantendo as principais conexões de vedação plana G 3/4” às colunas verticais e às utilidades. As linhas de DHW são personalizáveis e permitem a instalação de até três medidores de deslocamento, ou até dois adicionando uma válvula misturadora termostática. EQUIMETER são fornecidos em um quadro ou em uma caixa, pré-montados ou em um gabarito com componentes separados. Todos os componentes eletrônicos são fornecidos separadamente, escolhidos dependendo das instalações individuais graças a uma gama completa de medidores para leitura direta em dispositivos individuais ou concentração de dados em um único ponto de leitura por meio de protocolo M-BUS ou RADIO.

Potência do EQUIMETRO (*) com Kv=2,25: aproximadamente 14 kW

Potência do EQUIMETRO (*) com Kv=2,75: aproximadamente 17 kW

(*) Gradiente térmico = 10°C; pressão diferencial nas extremidades do módulo = 300 mbar
