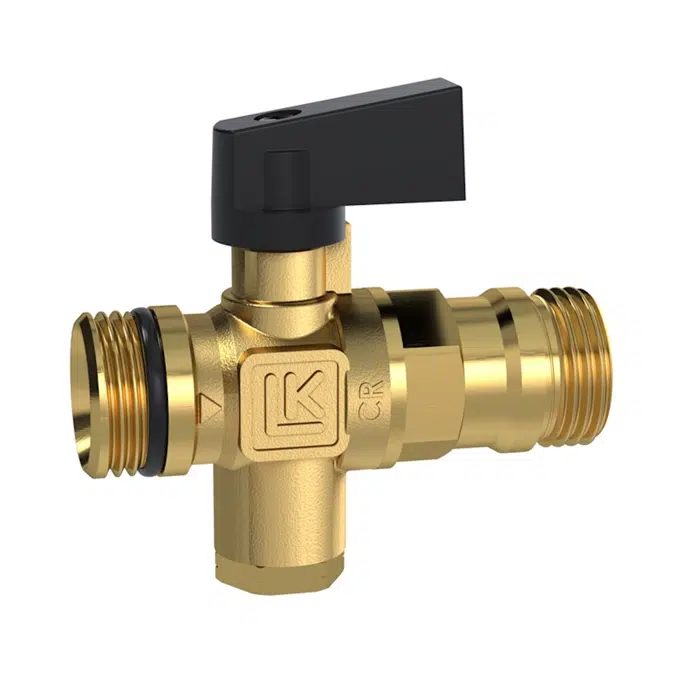

LK 538 ThermoFill® EA - Utvändig gänga

LK 538 ThermoFill® EA är en påfyllningsventil för värmesystem. Ventilen har integrerad avstängning med kulventil och backventil, vilket säkerställer öppning även vid låga differenstryck. Backventilen är inspektionsbar vilket innebär att den klassas som ett återströmningsskydd typ EA enligt EN 1717.

Pil på ventilhuset anger flödesriktning.
Utvändig gänga tätas på sedvanligt sätt. Både inlopps- och utloppssida är utformade enligt LK Armaturs system med O-ringstätning. Vid anslutning mot detta system, skruvas ventilen för hand till stopp och därefter med lämpligt verktyg ytterligare 0,5-1,5 varv till rätt position.

Monteringen av klämringskopplingen underlättas om smörjmedel sätts på gänga och fas. Dra åt för hand så långt som möjligt och därefter med fast nyckel. Åtdragning antal varv med nyckel samt övriga tekniska data - se separat datablad för klämringskopplingar. Mjuka rör förses med stödhylsa.
Ventilen kräver inget underhåll. Kontrollera installationen regelbundet.

Specifikation

- Arbetstemperatur: Min. 5 °C/Max. 90 °C
- Max. arbetstryck: 1,0 MPa (10 bar)
- Öppningstryck backventil: 1 kPa (0,01 bar)
- Gängstandard: G - utvändig gänga
- Material, ventilhus: Avzinkningshärdig mässing EN 12165 CW625N
- Backventil: Typ EA enligt EN 1717,
- Material, backventil: POM
- Material, tätning: EPDM

Teknisk specifikation

Unik ref.lk_538_thermofill_ea_male_thread
ProduktfamiljLK Armatur
ProduktgruppFilling Valves
TypObjekt (enstaka objekt)
Publiceringsdatum2021-05-12
Edition nummer1

Länkar

Produkt-urlhttps://www.lkarmatur.se/66654447.aspx
Teknisk beskrivninghttps://www.lkarmatur.se/66654447.aspx

Relaterad

HuvudmaterialMässing
Designad iSverige
Tillverkad iSverige

Klassificering

BIMobject-kategoriRörläggning - Ventiler
IFC klassificeringVentil
UNSPSC namnValves
UNSPSC kod401416
Uniclass 2015 kodSs_60_40_37
Uniclass 2015 beskrivningHeating systems
CSI MasterFormat 2014 Kod23 00 00
CSI MasterFormat 2014 TitelHeating, Ventilating, and Air Conditioning (HVAC)
OmniClass nummer23-27 31 00
OmniClass TitelValves
CSI UniFormat II KodD30
CSI UniFormat II TitelHVAC
