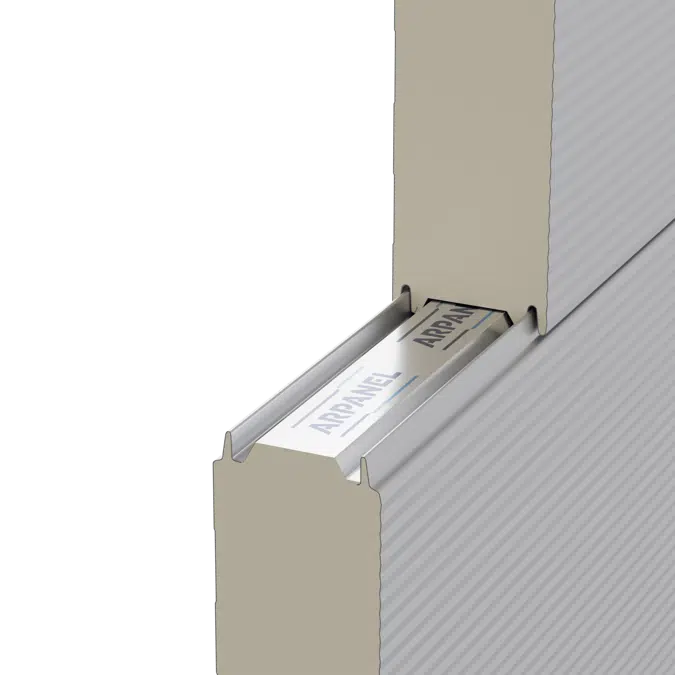

CH PIR cold store sandwich panel

The ARPANEL CH PIR cold store sandwich panels with polyisocyanurate foam core offer excellent thermal performance to ensure thermal insulation of walls. The cold store sandwich panels guarantee excellent tightness of the room. The properties of the PIR core and its combination with the facings give the panels very high mechanical strength. The cold store sandwich panels should be installed at the inner side of the structure. This ensured proper and longest possible functioning of the facility, with the lowest possible energy consumption.

規格

Thickness [mm]	120	140	160	200
Fastening system	Standard	Standard	Standard	Standard
Insulation core	Polyisocyanurate foam PIR	Polyisocyanurate foam PIR	Polyisocyanurate foam PIR	Polyisocyanurate foam PIR
Panel width [mm]	1000/1100/1150	1000/1100/1150	1000/1100/1150	1000/1100/1150
Available length [m]	2 – 18,5	2 – 18,5	2 – 18,5	2 – 18,5
Thickness of ext. facing [mm]	0,5-0,7	0,5-0,7	0,5-0,7	0,5-0,7
Thickness of int. facing [mm]	0,4-0,7	0,4-0,7	0,4-0,7	0,4-0,7
Core density kg/m3	40 ± 3	40 ± 3	40 ± 3	40 ± 3
Weight kg/m2	12,6	13,4	14,2	15,7
Heat-transfer coefficient Ud,S = W/(m2 x K) *for 0°C	0,17	0,15	0,13	0,1
Fire resistance:
Acc. to PN-B-02867	NRO	NRO	NRO	NRO
Acc. to PN-EN 13501-1	B- s1,d0	B- s1,d0	B- s1,d0	B- s1,d0
Acc. to PN-EN 13501-2 VERTICAL	E 30/EI 30	E 30/EI 30	E 30/EI 30	E 60/EI 45/EW 60
Acc. to PN-EN 13501-1 HORIZONTAL	E 30/EI 30/EW 30	E 30/EI 30/EW 30	E 30/EI 30/EW 30	E 45/EI 45/EW 45
Acc. to PN-EN 13501-5	Not applicable	Not applicable	Not applicable	Not applicable
Proper acoustic insulation [Rw(C,Ctr) dB]	24 (-2;-4)	24 (-2;-4)	24 (-2;-4)	24 (-2;-4)
Sound absorption [αw]	0,15	0,15	0,15	0,15

技術規格

唯一參考ch-pir-cold-store-sandwich-panel
產品系列Sandwich panels
產品組合Cold store sandwich panels
類型建筑材料材料
發佈日期2023-08-04
版本號1

連結

產品網址https://arpanel.eu/products/pir/cold-store/
技術說明https://arpanel.eu/wp-content/uploads/2023/06/DWU_CH_PIR_EN.pdf

相關

主材料聚异氰脲酸酯PIR
次要材料钢
設計國家/地區波蘭
製造國家/地區波蘭

分類

BIMobject 類別墙壁 - 夹心板
IFC 分類墙壁
ETIM 代碼EC011925
ETIM 名稱Sandwich panel
Uniclass 2015 代碼Ss_20_10_60_84
Uniclass 2015 說明Structural insulated panel systems
OmniClass 編號23-19 31 19 13 11
OmniClass 標題Cold Storage Rooms
