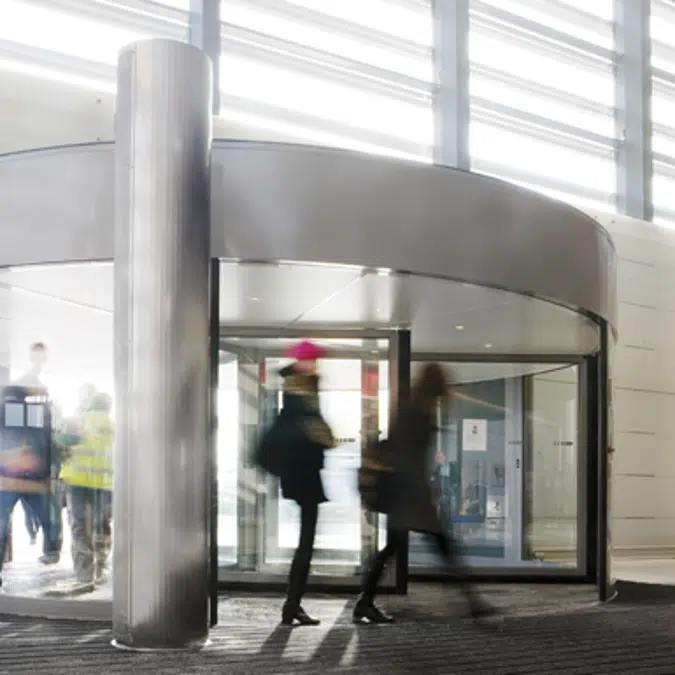

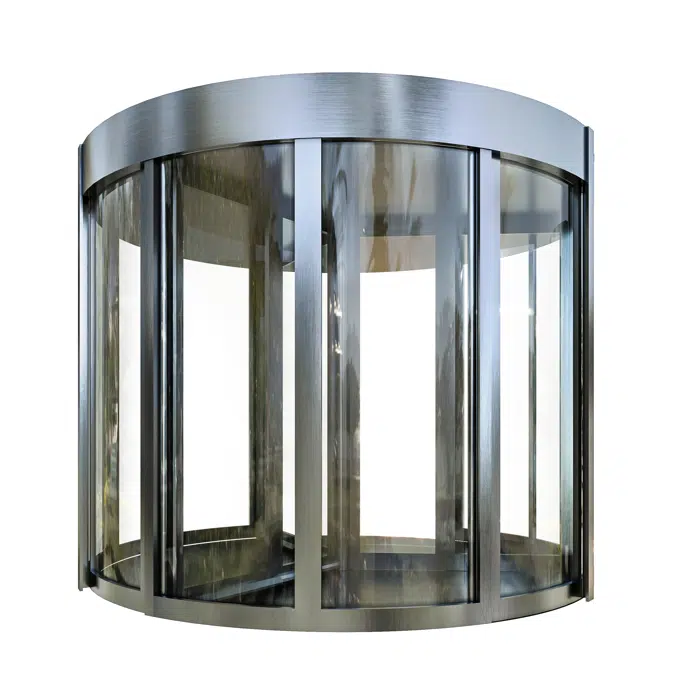

Laden Sie kostenfreie BIM-Inhalte aus BIMobject Karusselltür ASSA ABLOY RD700

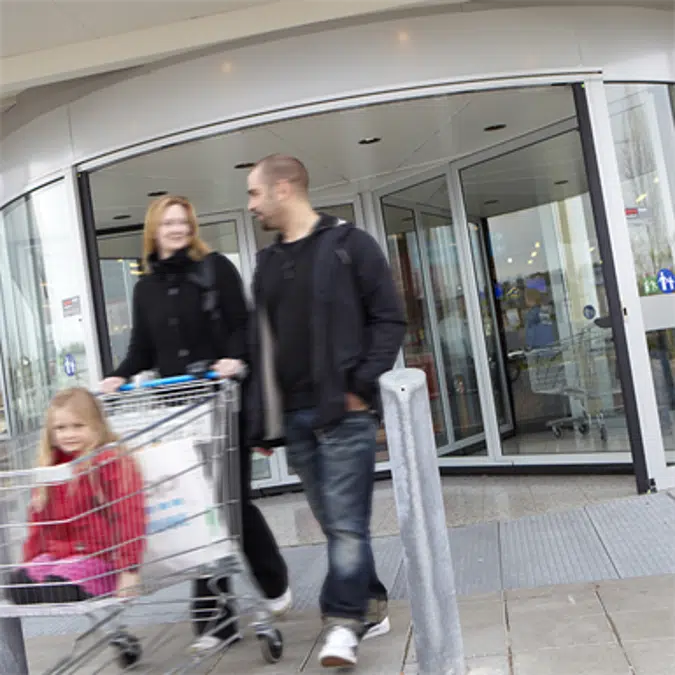

3-flügelige Karusselltüranlage mit Drehtüren (KHFD), Dreiflügelige automatische Karusselltüranlage mit Schwenkflügelsystem Die Karusselltüren mit großem 3 Kammersystem sorgt für eine zugluftfreie Umgebung und ermöglicht gleichzeitig einen hohen Verkehrsfluss mit oder ohne Einkaufs-/Gepäckwagen oder Rollstuhl. Die großen Segmente, die Dank der 3-flügeligen Ausführung zu jeder Zeit zugänglich sind, machen diese Türe zur idealen Lösung bei kontinuierlich hohem Durchgangsaufkommen und bieten ausreichend Platz für Einkaufswagen, Gepäcktrolleys und Rollstühle. Die Tür ist so konzipiert, dass der Betrieb weder durch Wind noch durch Benutzer, die gegen die Türen drücken, beeinflusst oder gestört wird. Bei einer Notsituation oder einem Stromausfall läuft die Tür jedoch batteriegesteuert in die Notausgangsstellung. Die 3-Kammer-Karusselltüre ist mit Standard-Sicherheitseinrichtungen ausgestattet, und zwar sowohl in horizontaler als auch in vertikaler Ebene. Um einen hohen Durchgangsverkehr zu erzielen und den Sicherheitsaspekt nicht außer Acht zu lassen, ist die dreiflügelige Tür die beste Wahl. Konstruktion: Die selbsttragende Trommel und Rotorkonstruktion sind aus Aluminium-Hohlkammerprofilen mit integrierten VSG Sicherheitsglasscheiben scherkantenfrei gefertigt. Alle Aluminiumprofile können nach der RAL-Farbkarte pulverbeschichtet oder als Eloxal-Oberfläche ausgeführt werden. Die Attika ist im Umfang mit geteilten Aluminiumblechen ausgeführt, die gleichzeitig als Revisionsöffnung für Wartungszwecke leicht zu demontieren sind. In der Attika sind die Antriebstechnik, Steuerung und Lagerungen für den Rotor integriert. Der obere Abschluss ist mit einer 6-teiligen, 16 mm dicken und mit weißem Kunststoff beschichteten (RAL 9010) Staubschutzdecke ausgeführt. Die Türblätter sind als gesicherte Pendeltüren ausgeführt. Dachabdeckung aus EPTM Folie mit Anbindung an die Fassade (Wasserschutz). Wasserabweisend Rotor: Die Lagerung und Führung des Rotors ist in die Attikakonstruktion integriert, wodurch keinerlei Bodenführung notwendig wird. Die Innendecke ist aus Laminat beschichteten Schaumstoffplatten (RAL 9010) gefertigt und dreht sich mit der Türkonstruktion mit. Dadurch entstehen keine hässlichen Streifen durch Verschleiß und Schmutz der Büstendichtungen. Die Decke dient gleichzeitig als Revisionsöffnung. Die Spotlights sind bündig in die Innendecke eingelassen. Der Rotor ist umlaufend mit Bürstendichtungen eingefasst um mögliche Zugluft zu verringern. Als Aufzahlungsvarianten steht eine Nachtverschlusstüre (NCD) als automatische oder manuelle Ausführung zur Verfügung. Die NCD bietet in der Nacht oder außerhalb der Geschäftsstunden zusätzliche Sicherheit. Für maximale Flexibilität sind Lösungen mit einem Türblatt (links oder rechts öffnend) oder zwei Türblättern erhältlich. Verglasung: Die Verglasung ist mit gebogenen und planen Verbundsicherheitsglasscheiben (VSG) ausgeführt. Glasscheiben gebogen: VSG 4+4 mm Glasscheiben flach: VSG 3+3 mm Antrieb / Steuerung: Die Geschwindigkeit ist stufenlos einstellbar und wird ständig von der Mikroprozessorsteuerung überwacht. Ein Kraftbegrenzungssystem, dass als zusätzlicher Personenschutz dient, ist vorgesehen. Um ein schnelles Abbremsen der Drehbewegung zu erreichen, sind zwei elektromagnetische, vom Antriebssystem körperlich getrennte, Bremsen integriert. Die Mikroprozessorsteuerung überwacht permanent bzw. zyklisch alle Sicherheitssysteme sowie die Antriebseinheiten. Ein Akku für den Notbetrieb ist integriert, so dass die Tür bei Feueralarm oder bei Stromausfall automatisch in die Notposition fahren kann. Die Steuerung verfügt über einen Modemanschluss. Mittels einem optionalen Modem ist eine Ferndiagnose über den Betriebs- und Sicherheitszustand der Türanlage möglich. Behindertentaster beidseitig der Türanlage zur Reduzierung der Drehgeschwindigkeit auf 1,5 U/Min. Die beiden Antriebs- und Bremsanlage werden an der Peripherie am Korpus angebracht und nicht in der Rotormitte. Dadurch ist neben einem effizienten Betrieb auch ein rasches Abbremsen ohne Nachschwingen der Türflügel möglich. Durch die Positionierung der Antriebs- und Bremselemente aussen im Korpus wird ein erhöhter Windlastwiderstand erzielt. Zum sicheren Betrieb werden 2 Antriebe und 2 Bremsanlagen am Korpus verbaut. Hierdurch ist auch ein Notbetrieb bei Ausfall eines Antriebs- oder Bremssystems sicher möglich. Die Türflügel sind über ein elektromagnetisches Verriegelungssystem geschlossen und werden nur bei Auslösen der zugehörigen Sicherheitseinrichtung freigegeben. Betriebsarten: Folgende Programmschalterbetriebsarten sind über eine abschließbare Folientastatur wählbar. Pos. 1: Geschlossen und verriegelt Pos. 2: Automatikbetrieb Pos. 3: Automatikbetrieb, nur Ausgang Pos. 4: Kontinuierliches Drehen Pos. 5: Reinigungsstellung Pos. 8: Sommerstellung Sicherheitseinrichtungen Durchgehende, aktive Gummischaltleisten und berührungslos arbeitende Infrarotsensoren über die gesamte vertikale Länge an den Hauptschließkanten von Rotor und Trommel sorgen für die Sicherheit im Eingangsbereich. An den Flügelunterseiten sind Gummischaltleisten mit einem Abstand von max. 15 mm angeordnet. Um den Schutz gegen Anstoßen zu gewährleisten sind berührungslos arbeitende Sensoren am Rotor angeordnet. Deren Funktion wird jede Sekunde auf Funktion und Status überprüft. Not-Stopp Schalter befinden sich auf der Gebäude- Innen und Außenseite. Not-Sicherheitsmodul, betrieben durch eine konstant überwachte Notstrombatterie. Vertikal über den Eingängen angebrachte Nontouch-Sensoren. Drückbare vertikale/horizontale Sicherheitsschalter an den Vorderkanten der Rotationseinheit. In der Decke der Rotationseinheit angebrachte Non-touch-Sensoren Automatische Notstellung der Tür zum Verlassen des Gebäudes im Notfall. Berührungslos arbeitende Infrarotsensoren zur zusätzlichen Absicherung der Pendeltüren um ein Anstoßen des Rotors mit z.B. Rollstuhlfahrer zu verhindern. Bei einem Stromausfall oder einem Feueralarm stoppt die Tür ihre Drehung und die Verriegelungen der Notausgänge werden gelöst. Die Türblätter können von Hand aufgestoßen werden, um einen ungehinderten Evakuierungsweg zu schaffen. Durch die Aufhängung der Türflügel an der seitlichen Antriebseinheit, der elektromechanischen Verriegelung und am zentralen Rotorbaum entsteht kein zentrales Podest auf dem z.B. Kinder im Gefahrenbereich außerhalb der Sensorüberwachung mitfahren können. Um den größtmöglichen Energieeinsparungseffekt zu erzielen sind die Radarsensoren richtungserkennend und Sicherheitssensoren mittels closed-loop Überwachung selbstüberwachend auszuführen. Allgemeine technische Daten: Netzanschluss: 100-240 V, 50-60 Hz Netzsicherung: 10 A Hauptsicherung max. 16 A Leistungsaufnahme 1500 W Leistungsaufnahme: Drive unit 600 W Spotlight 600 W Down Light 300 W Allgemein: Für den Nachweis der Nachhaltigkeit des Produktes ist eine Enviremental Product Declaration (EPD) vorzulegen. Zur Montage der Karusselltüre auf Rohfußboden wird ein Bodenring zwingend benötigt. Dieser ist in den Aufpreispositionen auszuwählen oder vom Auftraggeber bereit zu stellen. Dreiflügelige automatische Karusselltüranlage mit Schwenkflügelsystem für hohe Personenströme (KHFD) Trommelinnendurchmesser: ___ (4200 mm / 4800 mm / 5400 mm / 6200 mm) Trommelaußendurchmesser: Trommelinnendurchmesser + 90 mm Lichte Durchgangshöhe: 2200 mm Attikahöhe: 340 mm OPTIONAL: - Türluftschleier in der Attika integirter (mit Attikaerhöhung) - Türluftschleider neben der Karusselltür - Bodenring aus Nirosta z.B. Karusselltüre ASSA ABLOY RD3L von ASSA ABLOY oder Gleichwertiges. Angebotenes Erzeugnis: …

Karusselltür ASSA ABLOY RD700
