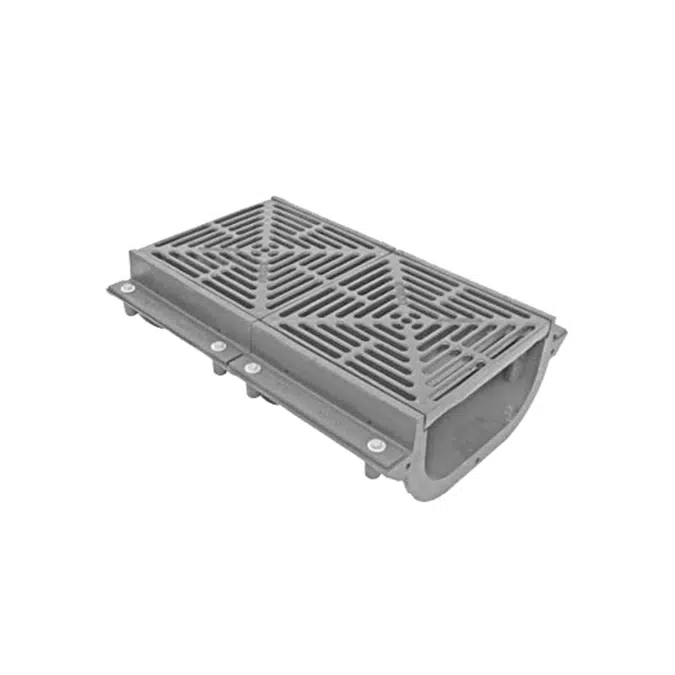

T1350-FL 12" Wide, Neutral Sloped Body & Grate System

T1350-FL 12" Wide, Neutral Sloped Body & Grate System

MIFAB® T1350-FL Series 12” wide, 7 3/4” deep, 12” long, non sloped modular trench drain with lacquered cast iron body sections. Each body has a 2” wide anchor flange cast into each side recessed 2” down from the top. Bodies have a radiused bottom and flanged ends to connect to each other with a neoprene rubber gasket in between. End outlets are available in 2”, 3”, 4” or 6” no hub outlet connections (specify outlet connection size) and bottom outlets are available in 2”, 3”, 4” or 6” no hub outlet connections (specify outlet connection size). 12” long, Class E, H-20 ductile iron grates are provided as standard (Suffix –4). End caps and catch basins are also available.

사양

SKUs: T1352-FL-4, T1353-FL-4, T1356-FL-4, T1352-FL-4-3, T1353-FL-4-3, FT1354-FL-4-3

기술 사양

특징 참조t1350-fl-12-wide-neutral-sloped-body-grate-system
제품군Drains
제품분류Trench Drains » All
유형문서(정보)
게시일2021-02-26
에디션 넘버1

링크

관련성

주 재료Cast iron
설계국가미국
제조국가미국

분류

BIMobject 카테고리배관 - 배수
Uniclass 2015 코드Ss_50_30_08
Uniclass 2015 설명Below ground gravity drainage systems
CSI 마스터 형식 2014 코드33 46 00
CSI 마스터 형식 2014 제목Subdrainage
OmniClass 번호23-39 29 11
OmniClass 제목Waste Water Drains

지역 가용성

북미
미국
