HEWI

HEWI Standard door fitting

Name: HEWI Standard door fitting
Rating: 4 (23 reviews)

4.0(23 avaliações)

Traduzido pelo Google,

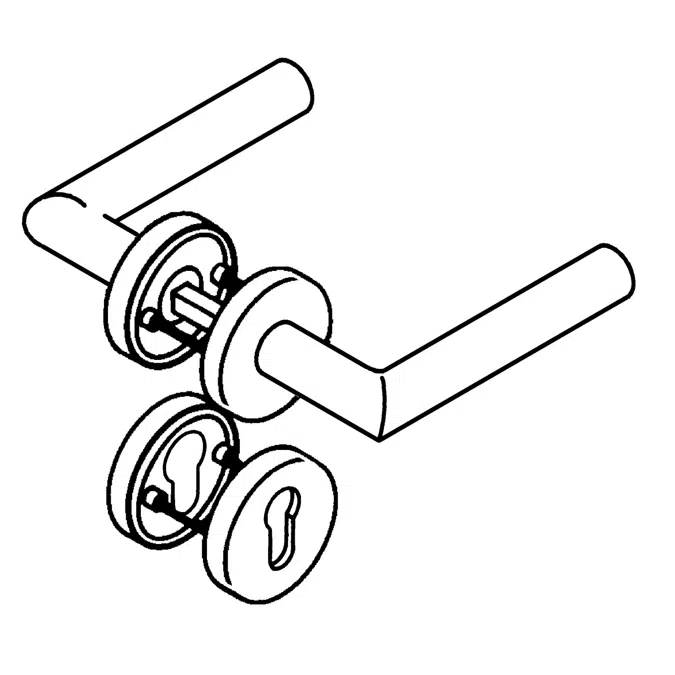

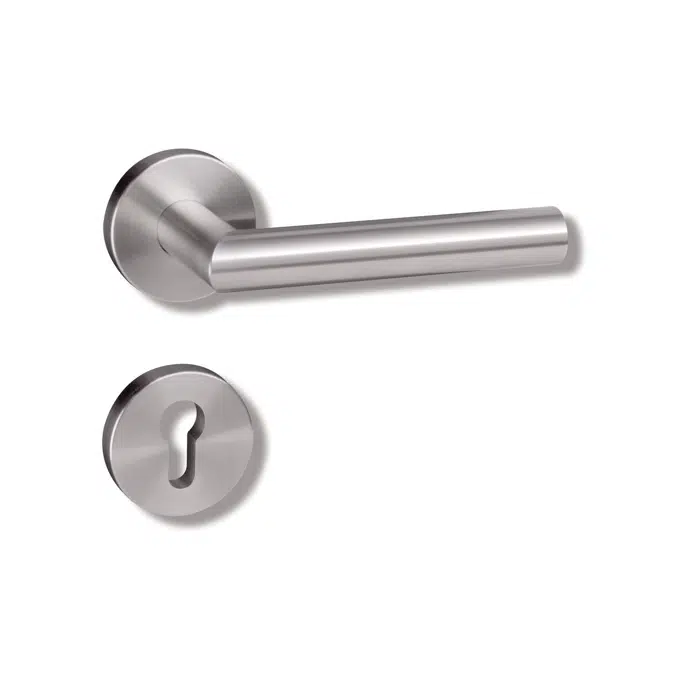

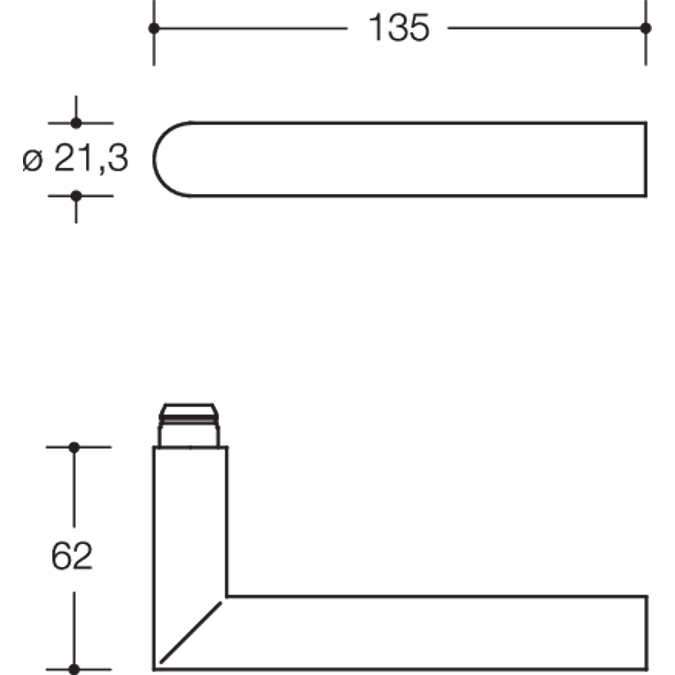

Ferragem padrão para portas com tecnologia H e rosetas conforme DIN 18255 e EN 1906, fabricada em aço inoxidável, composta por: Maçaneta 162X... em tubo de aço inoxidável com corte em esquadria (1.4301), diâmetro de 21,3 mm e espessura de parede de 1,5 mm, com guia escalonada e ranhura, com parafuso de fixação M5 para fixação adicional da maçaneta e do eixo, otimizando a transferência de força para a folha da porta. A instalação é feita simplesmente encaixando a maçaneta nas peças de base pré-montadas na porta. O encaixe pode ser liberado com a ferramenta de desmontagem. Rosetas: modelos 305.21X... e 306.23X..., 305.21X... em material sintético composto e subestrutura de aço com superfície em zinco/níquel preto para ótima proteção contra corrosão, módulo de retenção integrado com mola, pode ser usada em portas com abertura para a esquerda ou para a direita, reforçando a fechadura para maior durabilidade. Maçaneta com rolamento fixo rotativo, travamento automático em todas as direções e mancal de 5 mm com área de compensação elástica, isenta de manutenção, para eliminar possíveis imprecisões de montagem. Junta aparafusada oculta e sem afrouxamento, com parafuso e bucha de aço inoxidável M5, além do pivô embutido na folha da porta. Roseta redonda em aço inoxidável (1.4301), com 55 mm de diâmetro, 10,5 mm de altura e 1,5 mm de espessura. Acabamento acetinado. Projetada e testada para o segmento de projetos, categoria de usuário conforme EN 1906 - Classe 4, com eixo de 8 a 8,5 mm. Durabilidade: Classe 7. Peso da porta: Sem classificação especificada. Resistência ao fogo: Classe 0. Segurança: Classe 1. Resistência à corrosão: Classe 4. Proteção contra arrombamento: Classe 0. Tipo de projeto: A. Sustentabilidade: Declaração Ambiental de Produto (EPD).

Especificação técnica

Ref. única162XAH01-230
Família de produtoHardware
Grupo de produtosDoor fittings
TipoObjeto (objeto único)
Data de publicação2017-12-19
Número da edição1

Links

COBie Ficha de Produtohttps://catalog.hewi.com/storage/downloads/HEWI_162XAH01_230_en.pdf
Url do produtohttps://catalog.hewi.com/en/p/162XAH01230
Instruções de instalaçãohttps://catalog.hewi.com/storage/downloads/M3305-12.pdf
Informações sobre licitaçõeshttps://ausschreiben.de/integration/v2/catalog/hewi_baubeschlag/anr/162XAH01.230?integrationKey=1e2f1188-22c3-40dc-a0cc-7de947716377

Afins

Material principalAço inox
Desenhado emGermany
Fabricado emGermany

Classificação

Categoria BIMobjectPortas - Ferragens
Classificação IFCPorta
Nome UNSPSCDoors
Código UNSPSC301715
Código Uniclass 2015Pr_30_36_59_25
Descrição Uniclass 2015Door lever handle sets
CSI MasterFormat 2014 Code08 71 00
Título CSI MasterFormat 2014Door Hardware
Número OmniClass23-17 11 11 25
Título OmniClassDoor Accessories
CSI UniFormat II CodeC1020
Título UniFormat II da CSIInterior Doors
