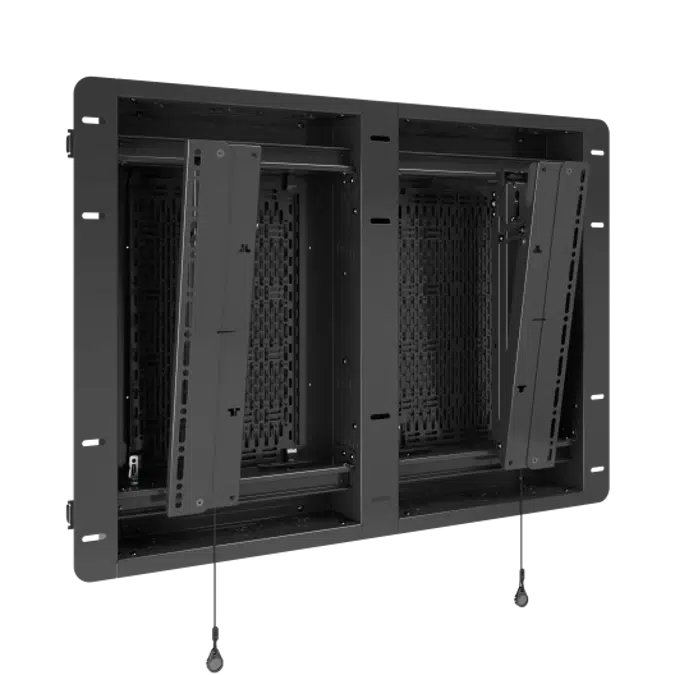

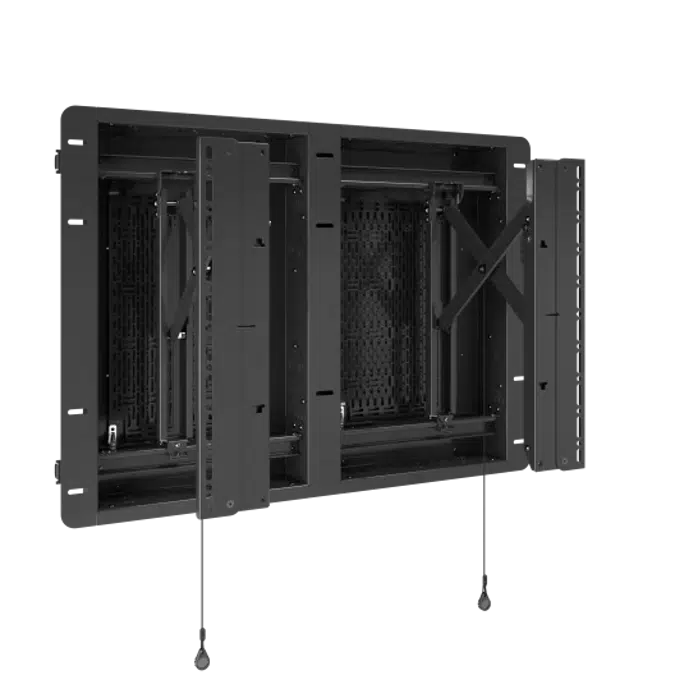

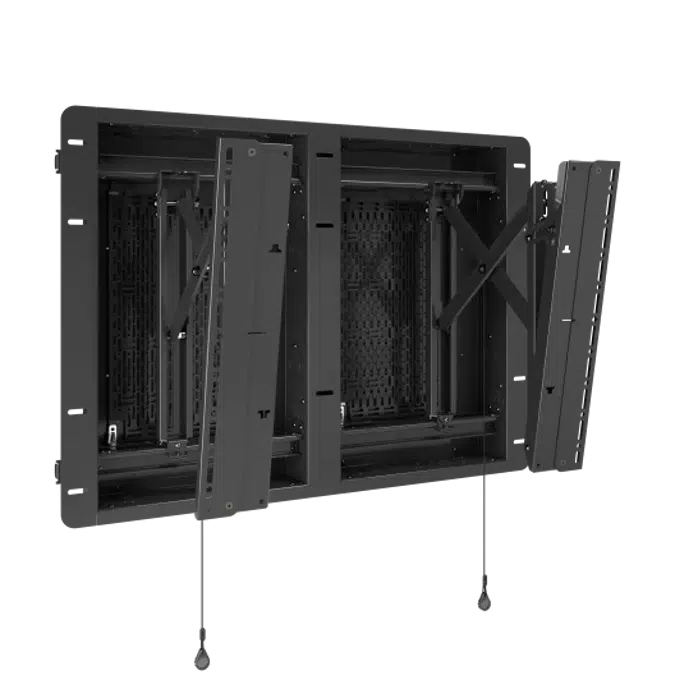

Chief Tempo™ Flat Panel In-Wall Mount System

El sistema de montaje empotrado para pantallas planas Chief Tempo™ empotra el soporte de la pantalla y su almacenamiento de equipo en la propia cavidad de la pared, en lugar de montar una placa y una caja de almacenamiento por separado en la superficie. La carcasa de acero mide aproximadamente 762 x 457 x 457 mm (30 x 18 x 18 pulgadas) y está diseñada para encajar entre montantes de pared estándar. El sistema está diseñado para soportar hasta 113,4 kg (250 lb) de peso de la pantalla cuando se instala en montantes de acero estructural de calibre 20, o hasta 90,7 kg (200 lb) en montantes de calibre 25. Está diseñado para espesores de paneles de yeso de aproximadamente 1,27 a 3,22 cm (0,5 a 1,25 pulgadas) y admite pantallas de hasta aproximadamente 165 cm (65 pulgadas).

Dentro del gabinete, dos placas de almacenamiento Lever Lock™ de 15 x 10 pulgadas proporcionan aproximadamente 1U de espacio libre y una capacidad de aproximadamente 20 libras por placa para componentes AV, y el sistema admite orientación horizontal y vertical. El desplazamiento lateral permite centrar la pantalla después de la instalación, y una extensión de servicio de hasta 10,65 pulgadas permite que un técnico tire de la pantalla hacia adelante fuera de la cavidad de la pared para acceder al cableado y los componentes almacenados sin tener que retirarla por completo. Se proporcionan orificios de 0,5, 1,25 y 1,5 pulgadas en todos los lados del gabinete, incluido el lado que da a la pared, para el enrutamiento flexible de cables y conductos, y se incorporan aberturas para cajas eléctricas de una sola unidad en la parte superior e inferior para la alimentación.

El peso publicado del hardware para el conjunto de carcasa y soporte es de aproximadamente 35,4 kg (78 lb), y el sistema cumple con la normativa TAA. Chief comercializa el sistema como prediseñado para una instalación rápida, un enrutamiento de cables estructurado y un almacenamiento oculto de los dispositivos directamente detrás de la pantalla, en lugar de en una caja de montaje en superficie.

Debido a que todo el conjunto de montaje, almacenamiento y gestión de cables se ubica dentro de la pared en lugar de sobresalir de ella, el sistema de montaje empotrado Tempo se suele especificar cuando se requiere una instalación de pantalla completamente a ras de la pared y con una estética arquitectónica impecable: vestíbulos corporativos, salas de conferencias y otros espacios comerciales donde no es aceptable una caja de almacenamiento montada en la superficie.
