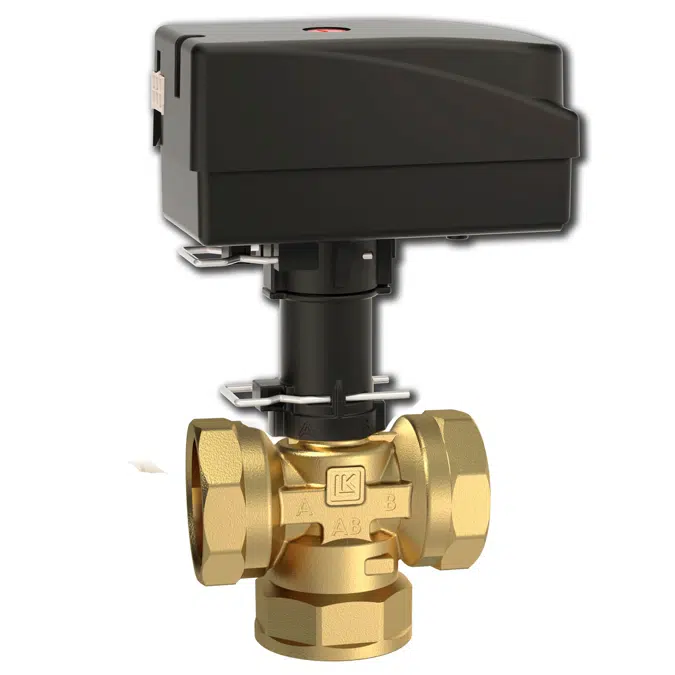

LK 525 MultiZone Polar / Solar - Innengewinde

LK 525 MultiZone Polar ist ein motorisiertes 3-Wege Zonenventil für die Ein-/Aus-Regelung, gedacht für die Verwendung in Kühlanlagen, in denen die Medientemperatur 0 °C unterschreiten kann. Der Kunststoffadapter soll zwischen Ventil und Motor montiert werden, um den Motor vor Kondensation und Eisbildung zu schützen. Das Zonenventil verfügt über einen Drehschieber, weshalb es einen höheren Differenzdruck aushält und die Gefahr verringert, dass es bei einer längeren Betriebsunterbrechung hängen bleibt. Auf der Oberseite des Motors befindet sich eine Anzeige, die angibt, welcher Ventilanschluss geöffnet ist.

Das Zonenventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist.

Bei einem Stromausfall bleibt der Ventilkegel in der Stellung stehen, in der er sich gerade befindet. In spannungslosem Zustand kann der Ventilkegel manuell in die Mittelstellung gebracht werden, was den Durchfluss zwischen dem Heiz- und dem Trinkwasserkreis verteilt. Den Motor demontieren und die Spindel um ca. 30° drehen oder bis warmes Wasser durch beide Ventilanschlüsse fliesst. Wenn die Spannung wieder vorhanden ist, das Ventil zurück in die Ausgangsstellung drehen und den Motor wieder montieren.

Bitte beachten Sie, dass der Motor nur in einer Stellung montiert werden kann.Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Spezifikation

- Arbeitstemperatur Min. -15 °C/Max. 80 °C (90 °C kurzfristig)
- Umgebungstemperatur Min. 1 °C/Max. 60 °C
- Max. Arbeitsdruck: 1,0 MPa (10 bar)
- Max. Differenzdruck: 100 kPa (1 bar)
- Leckage: < 0,1% vom Kvs bei 100 kPa
- Drehwinkel: 60°/360°
- Flüssigkeit: Wasser - Glykol max. 50% Ethanol max. 30%
- Gewindenorm: Rp - Innengewinde, G - Aussengewinde, ISO 228/1
- Stellmotor: 7 VA, 230 VAC, 50 Hz, 7 VA, 24 VAC, 50 Hz
- Laufzeit:8 Sekunden (60°)
- Elektrischer Anschluss:Festkabel oder Molex®-kompatible Verbindung
- Signalkontakt:Einpolig SPST
- Schutzklasse:IP 40 (Molex®) / IP 44 (Kabel)
- Material, Gehäuse:Messing EN 12165 CW617N
- Material, externer Deckel:Messing EN 12164 CW614N
- Material, Innenteile/Welle:PPS Komposit
- Kabelspezifikation:Dimension 3 x 0,75 mm²
- Farben des Kabels:Blau, Braun, Schwarz
- Isolierung:PVC
- Verbindung:Molex® oder Molex®-kompatible Verbindung, 6-polig
- Typengenehmigung: CE (Nur Stellmotor)

Technische Spezifikation

Referenznummerlk_525_multizone_polar_Female_thread
ProduktfamilieLK Armatur
ProduktgruppeZone Valves
TypObjekt (Einzelobjekt)
Veröffentlichungsdatum2021-09-29
Editionsnummer1

Links

Produkt urlhttps://www.lkarmatur.de/44454440.aspx
Technische Beschreibunghttps://www.lkarmatur.de/44454440.aspx

Verwandt

HauptmaterialMessing
Entwickelt inSchweden
Hergestellt inSchweden

Klassifikation

BIMobject KategorieSanitärinstallationen - Ventile
IFCClassificationVentil
UNSPSCNameValves
UNSPSCCode401416
Classifications.Uniclass2015CodeSs_60_40_37
Classifications.Uniclass2015BeschreibungHeating systems
Klassifizierung23 00 00
Format2014TitelHeating, Ventilating, and Air Conditioning (HVAC)
OmniClassNummer23-27 31 00
OmniClassTitelValves
CSIUniFormatIICodeD30
CSIUniFormatIITitleHVAC
