ASSA ABLOY RR5000

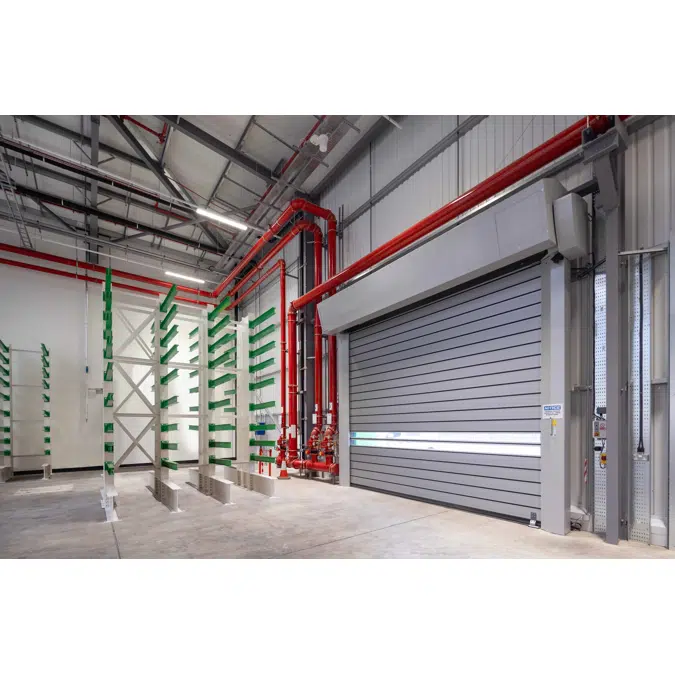

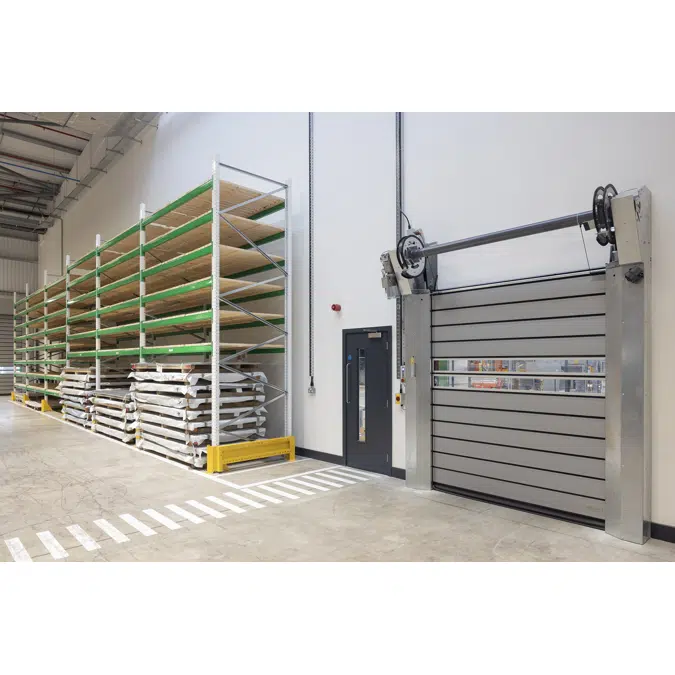

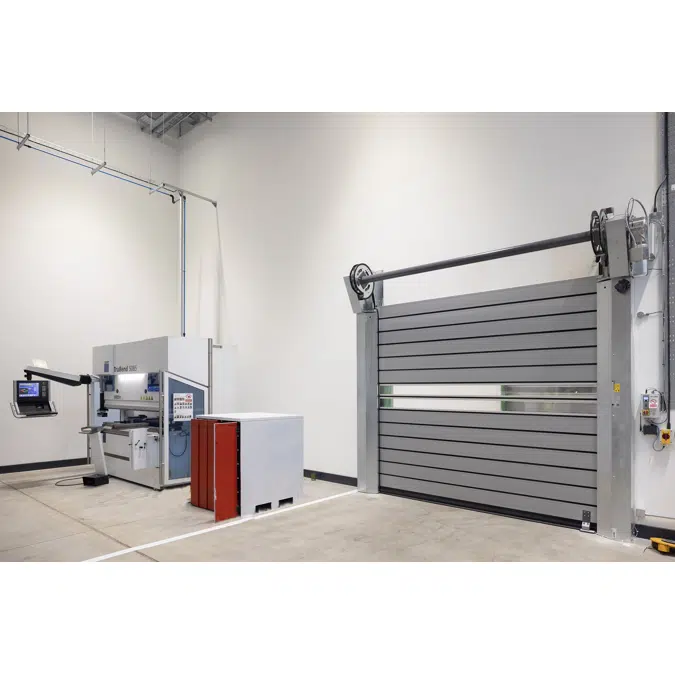

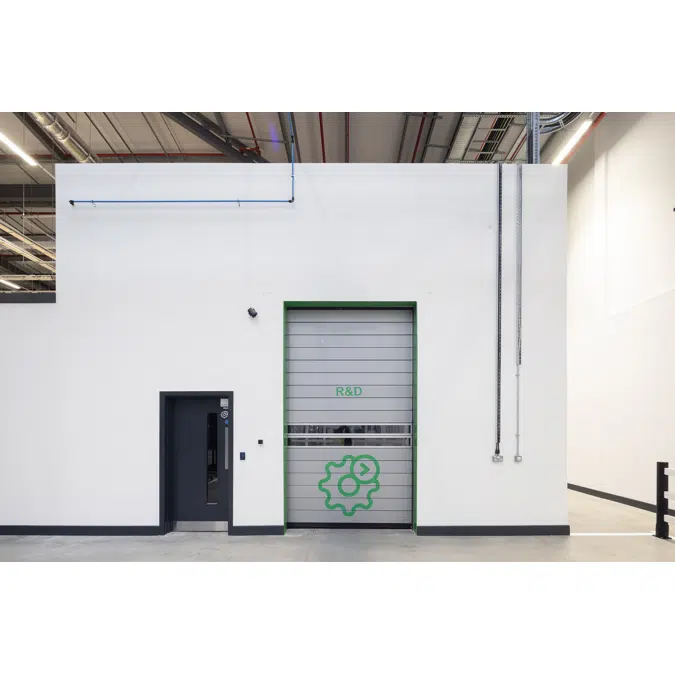

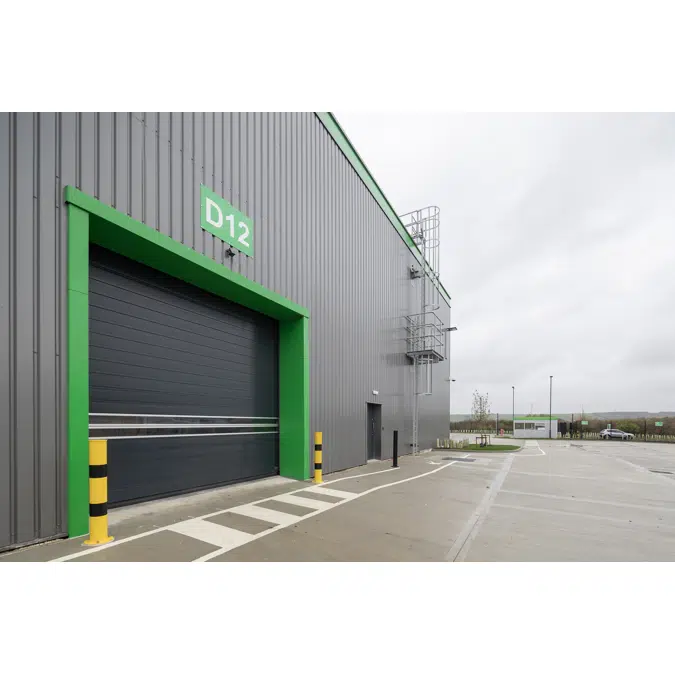

ASSA ABLOY RR5000 è una porta rigida ad alte prestazioni, con apertura verticale, per interni ed esterni.

I telai laterali sono realizzati con profili in acciaio zincato. Un meccanismo di avvolgimento brevettato evita l'usura meccanica delle estremità delle doghe e rende più fluida la corsa della porta.

Il manto della porta è costituito da doghe sandwich altamente isolate termicamente e separate, realizzate in schiuma (spessore 50 mm) ricoperte da pannelli in lamiera d'argento (RAL 9006). Un doppio sistema di tenuta collega le doghe garantendo un'eccellente tenuta al vento e all'acqua e uno scorrimento fluido della porta. In opzione è possibile integrare le doghe per finestre nel manto della porta. La finestra trasparente copre l'intera larghezza della porta con una trasparenza del 65%. Grazie alla sospensione individuale dalla cinghia in gomma, ogni doga può essere sostituita singolarmente, in modo rapido e semplice.

Avvolgimento contactless: L'innovativa tecnologia V - Drive utilizzata nell'ASSA ABLOY RR5000 supporta il movimento del manto della porta, garantendone così una lunga durata. Un meccanismo di avvolgimento brevettato evita l'usura meccanica delle estremità delle doghe e rende più fluida la corsa della porta.

Voce di capitolato
  • Equipaggiamento standard

    Dimensioni:

    • Larghezza luce di passaggio: 1.250-5.000 mm (incrementi di 10 mm)
    • Altezza luce di passaggio: 2.500-4.700 mm (incrementi di 100 mm)
    • Area: max. 23,5 mq

    Classe di vento:

    • Classe 4 (DW ≤ 3.500 mm),
    • Classe 3 (3.500 mm < DW ≤ 5.000 mm), in conformità alla norma EN 12424

    Coefficiente di transizione termica (valore U): Manto della porta: U=0,79 W/m2K, compl. porta (5x4,7 m; senza vetratura): U=1,28 W/m2K, acc. EN12428

    Rumorosità: < 70 dB A (rumori di funzionamento)

    Abbattimento acustico: Rw: 25 dB

    Temperatura di esercizio:

    • Standard -10 °C - +40 °C
    • Estesa -20 °C - +60 °C

    Manto della porta: pannello sandwich espanso con coperture in acciaio verniciato (RAL 9006); altezza pannello: 200 mm, spessore totale t = 50 mm

    Guide laterali: lamiera zincata

    Isolamento della guida laterale: sul telaio laterale tra il manto della porta e il retro dei telai laterali con copertura isolante

    Rullo superiore: tubo in acciaio, ogni lato due dischi con lo stesso raggio

    Tenuta rullo superiore: profilo distanziatore (acciaio zincato) con profilo di tenuta come canalina sopra l'architrave, labbro di tenuta aggiuntivo fissato alla doga superiore

    Bilanciamento: sistema con molle di tensione all'interno dei telai

    Tensionamento: No

    Trave inferiore: doga standard con guarnizione in gomma (senza sistema antipanico)

    Dispositivo di sicurezza: griglia di fotocellule all'interno del telaio fino a DH=2.450 mm

    Unità di azionamento: motoriduttore Bonfiglioli 1,1 kW con freno anteriore, disponibile per il lato destro e sinistro

    Velocità di apertura/chiusura: max. 2,2 m/s / 0,7 m/s

    Cicli al minuto: max. 3

    Apertura di emergenza: l'anta della porta può essere sollevata azionando la leva di rilascio del freno.

    Quadro comandi: sistema di controllo del convertitore di frequenza MCC, display sul lato di azionamento del telaio laterale

    Alimentazione:

    • 3/(N)/PE 380 V, 50/60 Hz (+-10%)
    • 3/(N)/PE 400 V, 50/60 Hz (+-10%)
    • 3/(N)/PE 415 V, 50/60 Hz (+-10%)
    • 3/(N)/PE 440 V, 50/60 Hz (+-10%)
    • 3/(N)/PE 480 V, 50/60 Hz (-10%/+5%)

    Certificati:

    • apertura sicura, forze massime in conformità alla norma EN13241-1
    • Resistenza al vento (EN 12424)
    • Coefficiente di transizione termica (EN 12428)
    • Valore di isolamento acustico (DIN EN ISO 10140)

    La descrizione tecnica completa di questo prodotto è disponibile nella pagina del prodotto.

Specifiche tecniche
  • Rif. Unicorr5000
  • Raccolta di collezioniHigh Speed Rigid Door
  • CollezioneInterior And Exterior Door
  • TipoOggetto (oggetto singolo)
  • Data di pubblicazione2022-05-16
  • Numero di versione2
Relativo a
  • Materiale principaleAlluminio
  • Materiale secondarioAcciaio zincato
  • Progettato inGermania
Classificazioni
  • Categoria BIMobjectPorte - Porte industriali
  • Clasificazione IFCPorta
  • Nome UNSPSCDoors
  • Codice UNSPSC301715
  • Codice Uniclass 2015Pr_30_59_24_38
  • Descrizione Uniclass 2015High speed doorsets
  • Codice CSI MasterFormat 201408 33 23.13
  • Titolo CSI MasterFormat 2014Overhead Rapid Coiling Doors
  • Titolo OmniClassOverhead Composite Doors
  • Numero OmniClass23-17 11 19 21
  • Codice CSI UniFormat IIB2030
  • Titolo CSI UniFormat IIExterior Doors
